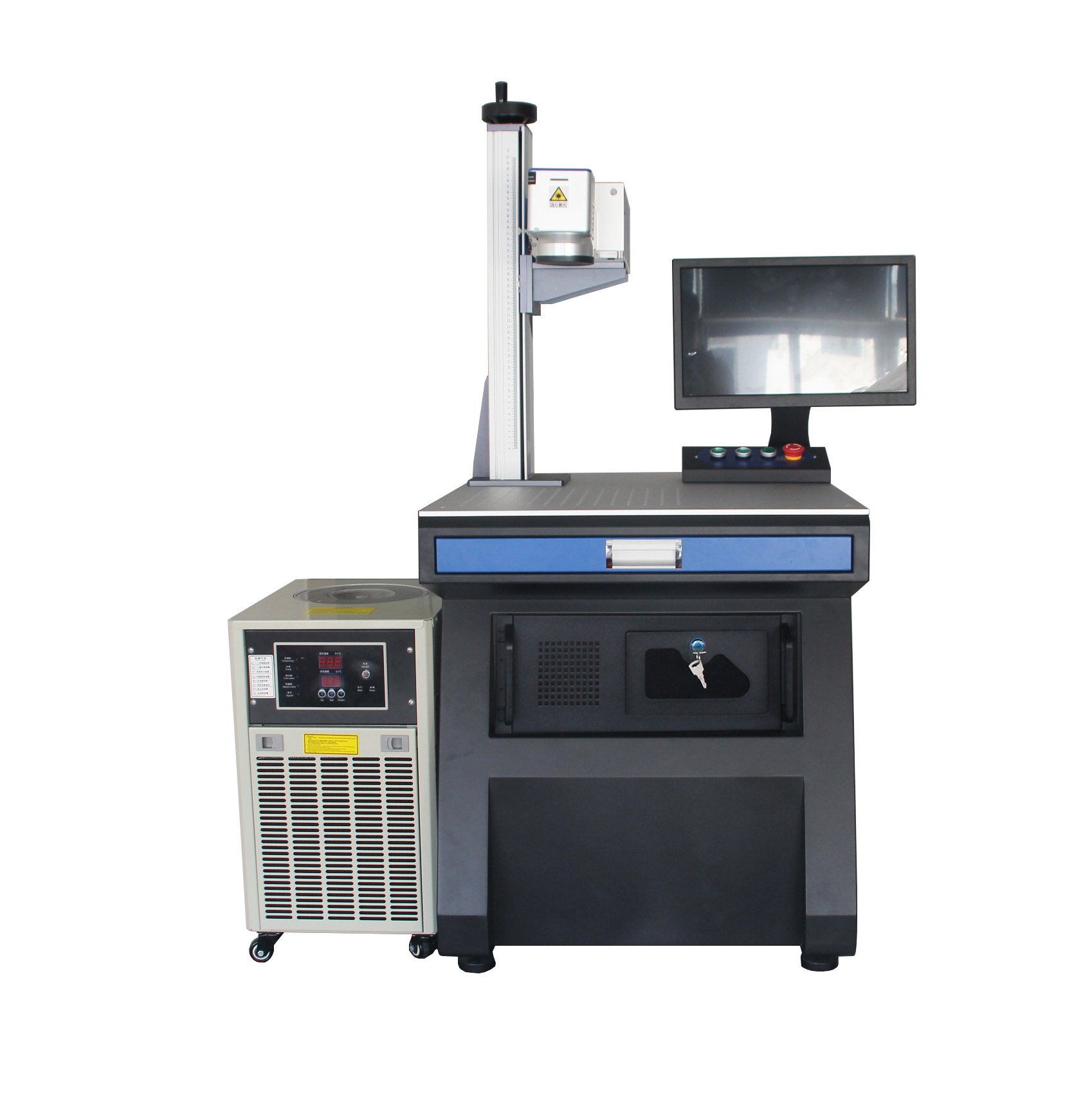

鼎華激光打標機參數資料
一、紫外激光設備主要特點：
目前端泵激光的發展趨勢是朝向紫外激光和窄脈寬發展。相對而言，紫外端泵激光聚焦光斑直徑更小，打標效果更精細；對比紅外端泵，金屬對紫外光的吸收率高，更適合金屬材料和玻璃材料上打標。窄脈沖寬度的激光與加工材料作用時間短，熱影響效果小，打標效果更美觀。
紫外激光打標機采用的355nm紫外光聚焦光斑極小,且加工熱影響區微乎其微，因而主要用于超精細打標、特殊材料打標及雕刻。具有以下特點：
1、采用高精密355nm端泵紫外激光器；
2、激光光束基模、短脈寬、高峰值功率、高重復頻率；
3、風冷水循環冷卻，具有水冷的高效冷卻功能和風冷的小巧體積；
4、整機性能優秀，穩定性好，轉化率高，能耗低。
5、光電轉換效率高，使用壽命長。功耗低，適合多種非金屬和金屬材料的打標，尤其適用于精細、精度要求很高的場合。
二、光學性能：
|
激光光學模式 |
基模TEM00 |
|
窄脈寬 |
1、在10KHz下，LSU3EI的脈沖寬度可達到15ns一般市面上的紫外激光的脈寬在20ns左右。 2、脈寬窄，則激光與標刻材料的作用時間短，熱影響小，有利于產生高峰值功率。 |
|
高峰值功率 |
1、峰值功率優于市場上其他品牌紫外激光器； 2、在相同的平均功率下和脈沖重復頻率下，脈沖寬度越窄，峰值功率越高。峰值功率越高，適應的打標材料的范圍就越廣，就能打某些比較硬的材料。 |
|
高重復頻率 |
1、由于在較高重復頻率下實現了窄脈寬，所以紫外激光器能支持快速打標。 2、標刻速度快是很多客戶追求的重要指標之一。 |
|
高脈沖穩定性 |
激光脈沖一致性較好，前一個脈沖和后一個脈沖的能量相同，標刻出的效果一樣，放大后觀察較少有爆點和弱點，這是很多精密打標客戶追求的重要指標之一。 |
三、應用領域：
|
高端電子產品外表LOGO標識 |
PCB\FPC二維碼標記 |
|
金屬或非金屬鍍層去除 |
空開、低壓電器（阻燃材料）標記 |
|
食品、PVC管材、醫藥包裝、電纜線材（HDPE、PO、PP等）材料打標 |
|
四、技術參數：
|
激光波長 |
355nm |
標記深度 |
≤0.01mm |
|
|
激光功率 |
3W / 20KHz |
最小字符 |
0.06mm |
|
|
重復頻率 |
1-100KHz |
標記線速 |
≤7000mm/s |
|
|
打標范圍 |
70x70mm110x110mm可選 |
重復精度 |
±0.02mm |
|
|
標記線寬 |
≤0.01mm |
電力需求 |
220V/單相/50Hz/10A |
五、設備配置：
|
激光器 |
電源 |
|||
|
355nmYVO4激光發生器 |
激光功率3W |
0-50A連續可調開關電源 |
外接電源單相220V，功率消耗最大1KW |
|
|
聲光調制 |
光學系統 |
|||
|
調制頻率0.2KHz-100kHz，關斷功率3W |
高功率聲光晶體（進口） |
355nm基于振鏡的高精度反射、聚焦系統 |
高速高精度振鏡頭 |
|
|
掃描器 |
F-θ透鏡 |
|||
|
分辨率 |
0.001mm |
波長 |
1064nm |
|
|
重復精度 |
0.003mm |
焦距 |
f=100mm（標準） |
|
|
直線掃描速度視材料而定，最大7000mm/s |
工作幅面70mm×70mm（標準） |
|||
