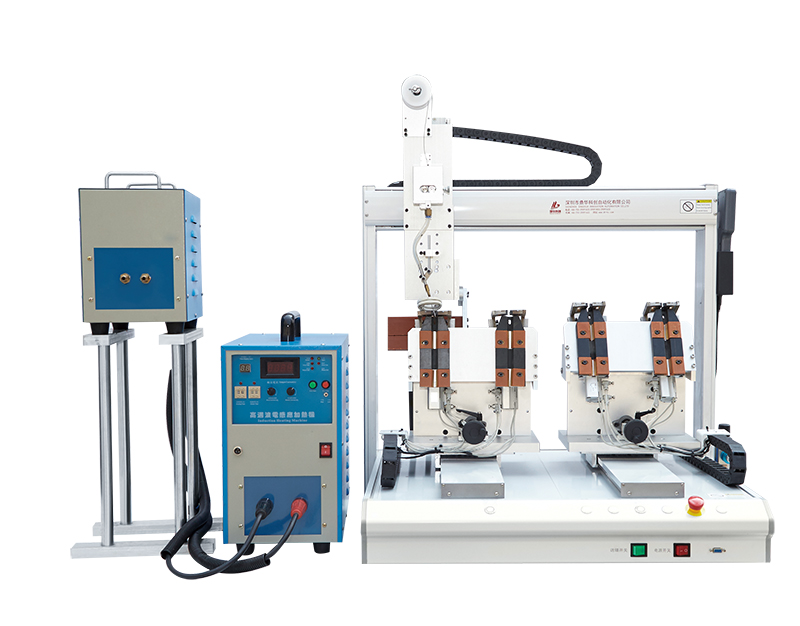

1. 4軸全自動高頻焊錫機,單頭雙Y; 2.編程具有復制功能,可數倍提升編程效率; 3.可存儲999組編程文件, 生產不同產品一鍵輕松切換,無需再次編程; 4.可根據客戶需求定制設備平臺尺寸。
一、產品概述:
1. 4軸全自動高頻焊錫機,單頭雙Y;
2.編程具有復制功能,可數倍提升編程效率;
3.可存儲999組編程文件,生產不同產品一鍵輕松切換,無需再次編程;
4.可根據客戶需求定制設備平臺尺寸。
二、性能描述:
1. 簡單操作示教盒,單點編程方式可以直接輸入焊接坐標,設備編寫工作程序可進行點到點、塊到塊的復制,縮短程序編寫時間,且簡單易學,軌跡焊點可實現全局修改。
2. 每個單頭雙鉻鐵兩邊可獨立控制,兩邊可同時工作,及大的提高了工作效率。
3. 簡單操作示教盒,可編輯連續快速點焊,引導運動末端到達焊點位置。
4. 焊點間的參數可靈活互換,自動計算補嘗點,每個點的速度可獨自調試和設置,文件名可輸入中英文及數字。
5. 中文界面輸入,易學易懂,不需外接教導器,比同類產品調試更方便,簡單便利。
6. 自動送錫、破錫功能,錫量可調、控錫精準,任何時候都能啟動送錫,有效滿足多樣焊錫工藝,提升機器效率。
7. 可隨時調用焊接軌跡,存儲多個焊接軌跡的文件,無需重復編輯
三、產品優點:
1、專為大焊點高熱容量焊接設計。
2、加熱速度快,高熱效傳導,熱影響區域??;
3、軌跡焊點可新建,增加或減少,也可全局修改,編程更簡單快捷;
4、任何時候都能啟動送錫,有效滿足多樣焊錫工藝及提升機器效率。
5、非接觸式錫絲加熱 壽命超長;
6、焊接前無需預處理工作,效率高;
7、示教盒傻瓜式編程,任何生手都可以在2小時熟練操作設備;
8、可搭配自動化輸送帶,做到全自動化作業;
9、雙用戶管理模式,給工程師與操作員不同權限;
10、焊點間的參數可靈活互換,自動計算補償點;
11、文件名可以輸入中英文數字并保存。
技術參數:
設備型號 |
DH-HXG6441 |
||
軸數 |
4軸同步控制 |
||
移動 范圍 |
X軸 |
600mm |
|
Y1軸 |
400mm |
||
Y2軸 |
400mm |
||
Z1軸 |
100mm |
||
平臺載重量 |
10kg |
||
最大 速度 |
X\Y軸 |
600mm/sec. |
|
z軸 |
300mm/sec. |
||
重復 精度 |
X\Y軸 |
±0.02mm |
|
Z軸 |
±0.02mm |
||
對應最大夾具尺寸 |
230*400mm(X,Y) |
||
程序數 |
999組 |
||
驅動系統 |
閉環驅動 |
||
控制系統 |
運動控制系統 |
||
溫度控制范圍 |
40-500℃ |
||
控溫精度 |
±10度 |
||
送錫機構 |
單送錫機構 |
||
加熱器功率 |
1400w(選 配) |
||
送錫速度 |
0-50mm/s |
||
支持錫線直徑 |
Φ0.8-Φ1.5 (標準) |
||
報警情況 |
錫線中斷,錫線堵塞,(選 配) |
||
外觀尺寸mm |
L900*W700*H700mm |
||
電源 |
AC220V±10% 50/60Hz 450VA |
||
氣壓 |
0.4-0.8Mpa |
||
相關濕度 |
20-95% |
||
相關溫度 |
-10-45攝氏度 |
||
重量 |
100kg |
